三葉羅茨風機裝配間隙調整圖解_羅茨風機

三葉羅茨風機裝配間隙調整圖解：三葉羅茨風機軸向間隙作用以及轉子間隙的調整方法

羅茨風機維修及間隙調整視頻教程：

　　原標題：三葉羅茨風機軸向間隙作用以及轉子間隙的調整方法

　　錦工機械給大家介紹一下三葉羅茨風機軸向間隙作用以及轉子間隙的調整方法

三葉羅茨風機裝配間隙調整圖解：三葉羅茨風機間隙較大如何調整？

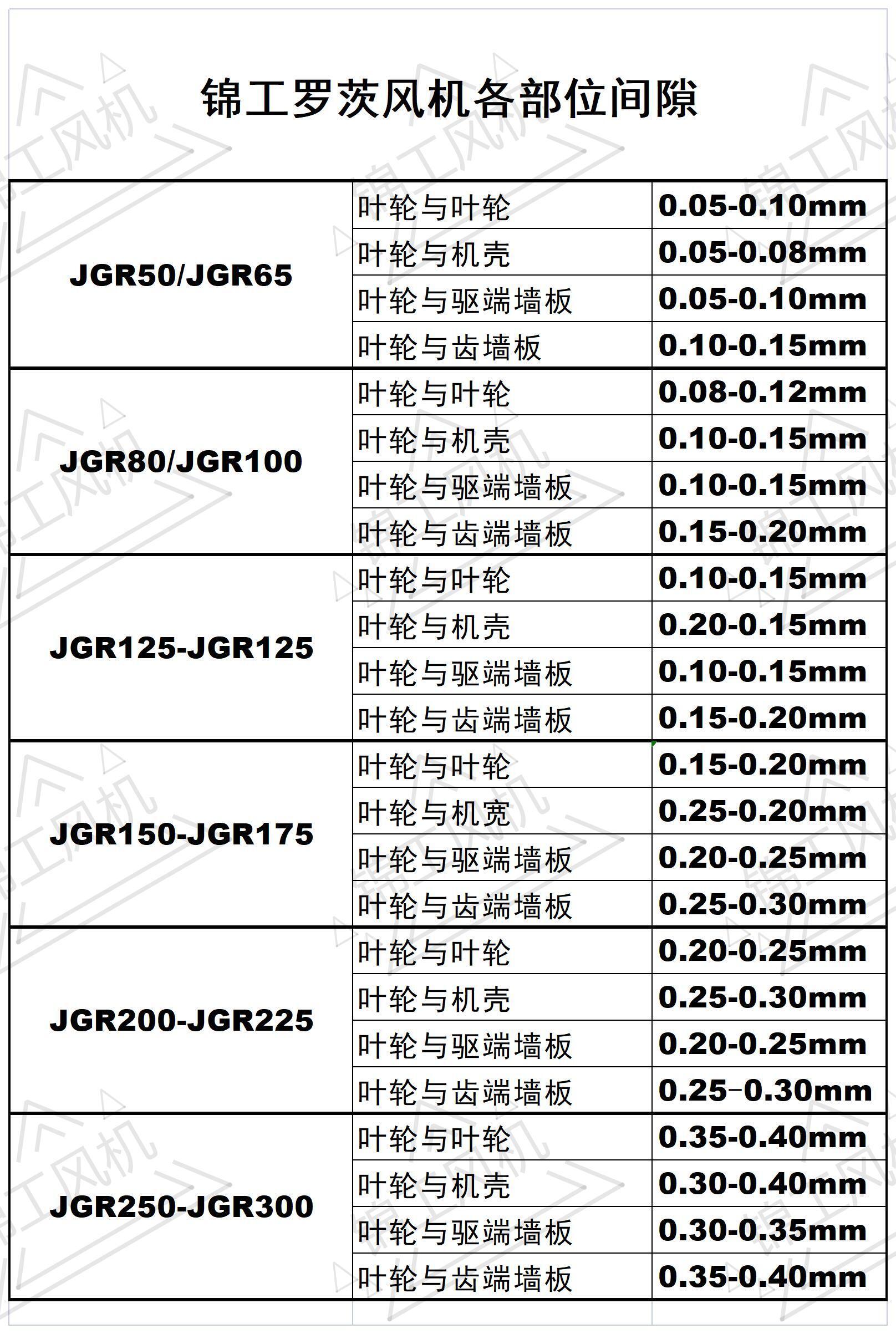

　　轉動方式為三角皮帶傳動。其基本工作原理是有個近似橢圓形的機殼與兩塊墻板包容成一個氣缸（機殼上帶排氣口和進風口），當兩風機葉輪橫斷面的長軸相互平行時，其“嚙合點”恰好落在兩轉子中心連線的中點（節點）上。兩風機葉輪之間、風機葉輪與墻板之間及風機葉輪與機殼之間，均需保持一定的間隙，一確保風機的正常運轉。如果間隙過大，則被壓縮機的氣體借助間隙的回流提升，直接影響風機的工作效率；如果間隙過小，由于熱膨脹可能導致風機葉輪與機殼或者風機葉輪相互產生碰撞，直接影響風機的正常工作。

　　1、風機葉輪與墻板之間的間隙調整

　　如果發現三葉羅茨風機葉輪端面與機殼側壁墻板相摩擦，可以使用塞尺檢測風機葉輪與機殼側壁的間隙，將固定滾動軸承蓋螺釘軒出，在靠皮帶輪（或聯軸器）端的軸承座與滾動軸承蓋間提升或抽取墊紙來調整，使風機葉輪作軸向移動。依據所測間隙而定。效正完畢，再講；螺栓按順序?qū)ΨQ地旋緊，將滾動軸承蓋固定好。

　　2、風機葉輪與機殼之間的徑向間隙調整

　　滾動軸承的原始徑向縫隙值基本都是依據滾動軸承的精度等級確定的，如果發現風機葉輪外端與機殼摩擦?xí)r，將風機齒輪箱蓋拆除，松動風機兩端殼螺栓，取下定位銷。在傳動齒輪和另一側的皮帶輪（或聯軸器）上分貝上外徑表頭。用銅錘輕輕地對稱地?fù)舸騻鲃育X輪和另一側的皮帶輪（或聯軸器）每輕擊一次，用塞尺測量一次。不斷進行，直到間隙符合要求為止，然后兩端殼螺栓對稱擰緊。

　　卸下定位銷，擰松螺旋栓，轉到皮帶輪就可以調整，調整好間隙后，擰緊螺栓，應該重新修訂整定位銷孔，擰緊定位銷。

　　松開電機的緊固螺栓及兩個自動調節螺栓，自動調節電機與主機的前后相對位置，使皮帶輪前后對齊，稍稍擰緊四個緊固螺栓，自動調節風機與電極之間的螺栓，在相應調整電機外側的自動調節螺栓，是的在電機與主機平行的情況下緊皮帶。

　　三葉羅茨風機內部間隙的調整對風機本身非常關鍵，調間隙要用塞尺不斷測試，如果你沒有維修過，建議不要拆泵，泵的型號規格有所不同，間隙值也有所不同。

　　三葉羅茨風機間隙較大如何調整？羅茨滾動軸承孔在墻板上的位置已定，因而總間隙的數值是確定的，所謂間隙調整，主要是對節點上的錐面間隙和非錐面間隙進行分配。運轉時，由于軸的扭轉變形及傳動齒輪磨損等原因，錐面間隙趨于縮小，而非錐面間隙趨于增大。為確保鼓風機長時間安全可靠運轉，裝配時可將錐面間隙調大一點，非錐面間隙調小一點。采用軟齒面齒輪傳動時，傳動齒輪磨損較快，一般將錐面間隙取為總間隙的2/3左右，非錐面間隙取為總間隙的1/3左右。當傳動齒輪為硬齒面時，傳動齒輪磨損很慢，錐面間隙和非錐面間隙可大致相等。

三葉羅茨風機裝配間隙調整圖解：史上最全干貨：三葉羅茨風機安裝調試圖文教程

　　羅茨風機機組由羅茨風機主機、電機、進口消音器、出口消音器、底座、彈性接頭、單向閥、護輪罩、壓力表、安全閥、傳動裝置等組成。

　　羅茨風機內部結構組成

　　錦工羅茨風機出廠前的組裝

　　1、將底座置于平整地面，風機主機輕放于底座風機側，風機與底座連接孔對齊后，選用適合的工具將配套的螺栓緊固。

　　安裝羅茨風機主機

　　2、將配套的電機輕放于底座與電機連接側的滑塊上，用配套的螺栓連接，此時無需緊固。

　　安裝羅茨風機電機

　　3、將依據客戶參數選取的風機帶輪與電機帶輪進行安裝，用鋼板尺或直線設施對兩皮帶輪進行矯正，使兩帶輪為同一水平面，選用合適的工具，稍稍擰緊電機與滑塊連接的四個緊固螺栓。

　　矯正羅茨鼓風機皮帶輪

　　4、將配套的皮帶，安裝于風機帶輪與電機帶輪上，調整電機滑塊內、外側的調節螺栓，使得電機主軸與羅茨風機主軸在平行狀態下，張緊皮帶，皮帶的最佳狀態為用手指握住皮帶，可扭轉90°左右。調整完畢后，選用合適的工具緊固電機與滑塊、滑塊與底座的連接螺栓。

　　張緊羅茨鼓風機皮帶

　　5、安裝護輪罩，并選用合適的工具將配套的螺栓緊固。

　　安裝羅茨風機護輪罩

　　6、分別安裝安全閥與壓力表，為保證壓力表無損、錦工風機出廠前壓力表單獨包裝，壓力表要求垂直安裝，表頭向上，安裝完畢使用前，應將表頭頂部橡膠帽剪掉或刺穿，使壓力表殼體內外氣壓平衡，顯示準確。

　　安裝羅茨風機安全閥與壓力表

　　錦工羅茨風機出廠前的組裝到此結束

　　錦工羅茨風機現場安裝的要求

　　1.安裝地點

　　風機周圍要留有不窄于1.5-2米的安全通道位置。風機的工作環境溫度不得超過40攝氏度。風機安裝在室內時，應保證機房內照明充足、空氣干燥并具有良好的通風狀況。風機室外安裝時，請設置防曬、防雨棚。

　　2.基礎要求

　　基礎的平面尺寸，應根據錦工羅茨風機機組的尺寸來確定，當羅茨風機需配套隔音罩時，應根據隔音罩的尺寸來確定。

　　3.安裝

　　錦工羅茨風機機組水平及標高找正后，地基采用二次灌漿法，待水泥砂漿凝固后，將地腳螺栓螺母同時均勻地擰緊。若風機配置了隔音罩，則在羅茨風機組安裝好后進行隔音罩的現場拼裝。隔音罩的安裝應保證密封性，防止漏聲，影響隔音罩的降噪效果。

　　錦工羅茨風機使用現場的組裝

　　1、將錦工羅茨風機進風口處的封紙去掉，清理干凈，檢查進口消音器內  清潔無異物，將橡膠墊放于進風口與進口消音器的法蘭之間，選用合適的工具將配套的螺栓均勻?qū)蔷o好。

　　安裝羅茨風機進口消聲器

　　2、將錦工羅茨風機出風口處的封紙去掉，清理干凈，檢查出口消音器內，清潔無異物。將單向閥放于出風口與消音器的法蘭之間，穿好兩法蘭連接螺栓后，應把單項閥盡力向上體提，使單向閥在正中或上側，選用合適的工具將兩法蘭連接螺栓均勻?qū)蔷o好。注意：單向閥只能安裝在水平管道上，因單向閥有方向性，故安裝前需反復驗看單向閥的開啟方向及開合的靈活程度，實際使用過程中如果單向閥開啟方向錯誤，或開合不靈活，將會引起設備故障。

　　安裝羅茨鼓風機單向閥和出口消聲器

　　3、把彈性接頭對接在出口消音器與系統管道處，選用合適的工具將配備螺栓均勻?qū)蔷o好。

　　安裝羅茨風機彈性接頭

　　4、邀請專業的電器工程師接好電動機電源，電源接好后 整個錦工羅茨風機機組安裝完畢。

　　錦工羅茨風機使用現場的調試與使用

　　新機安裝后或設備檢修后必須進行開機檢查

　　1、檢查各連接部位的緊固情況，配管支撐是否完備

　　2、清除管道內焊渣等異物

　　3、檢查齒輪油油位是否在合適位置，油位不足時及時補充潤滑油

　　檢查羅茨風機油窗油位

　　4、打開壓力表開關，確定壓力表針在零位

　　檢查羅茨風機壓力表是否在零位

　　5、檢查電纜線的連接以及電源電壓和頻率是否符合標牌標注要求

　　6、盤車，盤車旋轉務必大于360°，傾聽聲音是否正常，確定機體內無任何異響，風機轉子轉動靈活  無摩擦碰撞。

　　羅茨風機盤車，聽聲音是否正常

　　7、打開系統管路所有閥門，確定風機無載荷后點動電機，檢查風機的旋轉方向

　　旋轉方向務必保證與護輪罩上所有表示的箭頭方向一致，羅茨風機若長時間反轉，會造成風機內各個部位間隙的改變。

　　羅茨風機不可反轉間隙會改變

　　8、所有準備工作就緒后。

　　相關人員遠離鼓風機機組2米以外，進行開機試運行，試運行分為三個階段:

　　羅茨風機開機試運行

　　1.無載荷空車運轉，時間以一小時以上為宜，運轉過程中應傾聽轉子有無摩擦、碰撞或其它雜音。

　　2.帶負荷運轉， 錦工羅茨風機應緩慢升壓，所升壓力嚴禁高于風機銘牌標注。升壓過程中，羅茨風機噪音會增大，應做好防護措施。

　　3.帶負荷運轉4小時以上 錦工羅茨風機進入正常運作。此時緩慢升壓超過銘牌標注5%左右，調節安全閥，當安全閥“吡呲”漏氣后，泄壓至正常工作壓力(泄壓后安全閥不應漏氣)， 錦工風機并入系統，正常運作。
